浮体式洋上風力
セミサブ型、スパー型、TLP（Tension Leg Platform）型、バージ型等の洋上風力発電用浮体の設計のために必要となる、波、風、潮流中における浮体の動揺性能や係留索の張力応答、また、浮体の曳航・設置方法などについて、弊社は、理論計算や水槽実験を通じてみなさまの開発をサポートします。

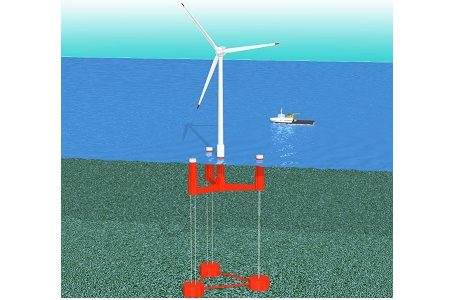

TLP型浮体式洋上風力発電の研究開発（2011年）
仕様
● 形式：TLP（緊張係留式浮体）
● 用途：洋上風力発電用支持浮体
● 風力発電装置： 2MW ～ 5MW
● 適用水深：60ｍ以上
● テンドン（係留索）：PWC（Parallel Wire Cable)
本研究開発は、東京大学殿、東京電力株式会社殿、清水建設株式会社殿、一般財団法人日本海事協会殿、三井造船株式会社（現 常石ソリューションズ東京ベイ）の共同研究体制により研究を実施するとともに、日本海事協会の「業界要望による共同研究」スキームにより研究支援を受けて実施いたしました。

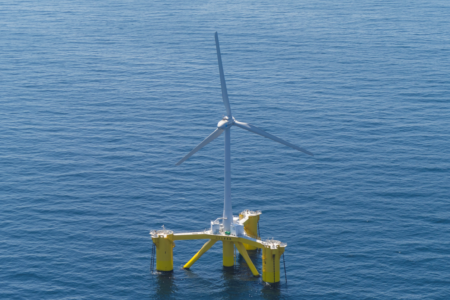

福島浮体式洋上ウィンドファーム実証研究事業（2012年～2021年）
浮体要目
● 浮体形式：セミサブ型
● 長さ：57.50m
● 幅：64.23m
● 型深さ：32ｍ
● 喫水：16ｍ
● 設計水深：120m
係留
● 方式：6組のチェーンによるカテナリー係留
● 呼び径：132mm
● アンカー：ドラッグ式アンカー
弊社は、各種水槽試験や数値計算により、本実証研究をサポート致しました。
●水槽試験
暴風時の係留試験
曳航時の波浪中動揺試験
●数値計算
浮体の動揺応答（周波数領域、時間領域）
係留解析
風車・浮体の連成解析
●その他
アンカー把駐力試験時の評価ツール
チェーン引き上げ時の検討
TLP型洋上風力発電
